接地装置是为了避免触电事故或维护防爆电气设备安全，将防爆电气设备的金属材料底盘或机壳与电线接地线联接，用地面做为电流接地线。针对保护接地，我们知道可以避免触电事故，事实上除了这一作用外，接地装置还能够避免防爆电气设备和线路毁坏、火灾事故、雷击、静电感应毁坏，确保电气设备的正常的运作。

防爆电气设备的接地装置

　　电气设备的塑料外壳、金属材料架构、金属布线管以及零配件、电缆?；ぬ坠堋⒌缋孪叩慕鹗艋は咛椎确峭ǖ绲耐饴督鹗舨牧喜糠志拥亍?

　　发生爆炸危险性场地除2区域内照明设备之外任何的电气设备，应选用专用接地线;宜选用多芯软绞线，其铜芯截面不可低于4mm2。金属材料管道、电缆线的金属外壳等，可做为协助接地线。中性不接地?；ぃ拥叵叩缱柚挡坏贸?0Ω;中性点接地系统软件，接地电阻值不超过4Ω。

　　在发生爆炸气体风险环境2区域内的照明设备，可借助靠谱电气连接的金属材料管道系统做为接地线，但不可运用运输易燃性物质的管路。

　　接地干线应在发生爆炸风险地区不同的方位不少于两处与接地联接。

　　进到发生爆炸危险性地方的电源，假如应用TN型电源系统，应是风险场地中的TN-S型(具备独立的中性点N和防护线PE)，即在危险性场地中，中性线与维护线不可连在一起或伴有成一根导线，从TN-C到TN-S型变换的其他位置，维护线应在非风险场地与等电位连接系统相接。

　　注：风险场合内中性点和PE维护线之间的漏电监控应给与考虑。

　　假如在1区应用TT型电影系统(电源接地装置与外露电导体构件接地分离)，那麼电源将应用(剩下)漏电电流动作?；ど璞缚刮?。

　　注：接地装置电阻高的地区，不允许应用该系统。

　　假如应用IT型电源系统(中性线与地防护或经抗阻接地)，应给予一绝缘层监控设备标示第1次接地装置故障。

　　注：部分等电位连接，通常称之为额外等电位连接是必需的。

　　铠装电缆引进电气设备时，其接地装置铜线应与机器设备内接地螺钉连接，其带钢或金属材料护线套应与机器设备外接地装置螺钉连接。

　　在防爆电气设备的设计和运作中，应考虑到静电感应、雷击作用、电磁波辐射等所产生的危害。

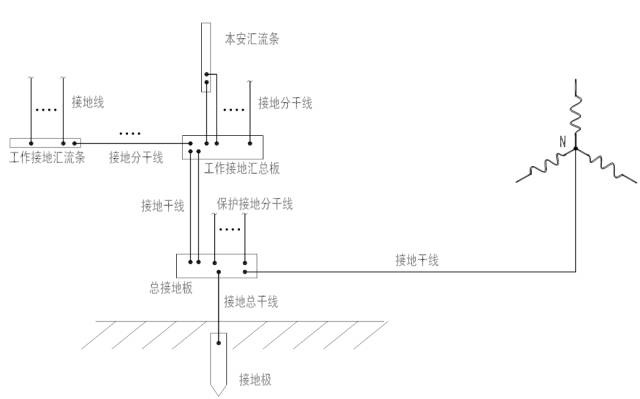

　　普遍接地装置方式

　　化工厂仪表盘接地装置有接地保护、 ?；そ拥?、 本安系统接地、 防静电接地、防雷接地线等方式。接地?；ひ渤瓢踩拥?，是为生命安全和电气设备安全而设定的接地。各种各样用电量仪表盘的金属外壳及自动化控制机器设备正常的状况不通电的金属部分，因为异常状况的发生(如绝缘层损坏等)，而有可能使其含有风险电压，对这些机器设备，均应执行接地保护。保护接地便是给风险电压给予一条通道，使之不通过人身体。

　　常见问题：

　　1.安裝在配电屏、控制柜和配电设备上的电气设备检测仪表、继电器和别的低压电气等的机壳，及其当产生绝缘层毁坏时，在支持物上不容易造成风险电压的复合绝缘子金属材料底座等金属材料部分可以不接地。

　　2.安裝在非防爆型场所金属材料表壳上的按键、信号指示灯、继电器等中小型低压电气的金属外壳，作为接地保护的金属材料表壳架构电气设备接触优良时，可以不单独作接地?；?。

　　3.小于36V配电的仪表、变送器、就地开关等，无特别需求并不做接地保护。但有可能与高过36V电压机器设备触碰的除外。

　　4.做好了接地保护的自动化控制机器设备就可以认为静电感应接地。在控制房内应用防静电地板时，应做静电感应接地。静电感应接地装置应与接地?；す灿媒拥叵低?。

　　屏蔽接地装置的功能是抑止电容器性藕合影响，减少干扰信号。仪表系统中用于减少干扰信号的构件如电缆线的屏弊层、排扰线、仪表盘上的屏蔽接线端子，均应作屏蔽接地。

　　屏蔽掉接地装置应符合以下规定：

　　①仪表系统中用于减少电磁感应卡扰的构件如：电缆线的屏弊层、排扰线、仪表上的屏蔽掉接地端子均应作屏蔽掉接地。

　?、诨饪占芷躺璧拿挥衅帘蔚舨愕囊话愣嘈镜缋碌脑ち粜居拥?。

　　③屏蔽电缆的屏弊层已接地，预留芯可以不接地。

　?、艽┪す艿亩嘈镜缋孪咴ち粜究梢圆唤拥?。

　　防雷接地

　　当仪表盘及自动控制系统的数据信号路线从户外进到房内后，配有开关电源?；ぷ爸没蚱渌匦肷瓒ǚ览捉拥亓拥某∷χ葱蟹览捉拥亓?。

　　仪表及自动控制系统防雷接地应与电气控制系统防雷接地系统共用，但不可与单独防雷设备同用接地设备。

　　若没法共用的电气专业防雷接地系统，应向电气专业明确提出设计规定，由电气专业设计。

　　防雷接地线接口方式：

　　仪表电缆槽、仪表电缆保护套管进到主控室处，应与电气专业的避雷电感应的接地系统相接。

　　控制室内的避雷?；ぷ爸糜τ氲缙ㄒ档谋芾椎绺杏Φ慕拥叵低诚嘟?。

　　在必须仪表电缆?；ぬ坠堋⒁潜淼缋骂暗缋虏憧狗览捉拥卮?，应与电气专业的避雷电感应的接地系统相接。

　　现场仪器的避雷?；ぷ爸糜τ氲缙ㄒ档南殖”芾椎绺杏Φ慕拥叵低诚嘟?。

　　雷击区户外空架铺设的没有屏蔽层的多芯电缆线，预留芯应连接屏蔽接地装置;

　　对屏蔽层已接地装置的屏蔽电缆线或穿钢管铺设或在金属材料电缆槽中铺设的电缆，预留芯可以不接地。
